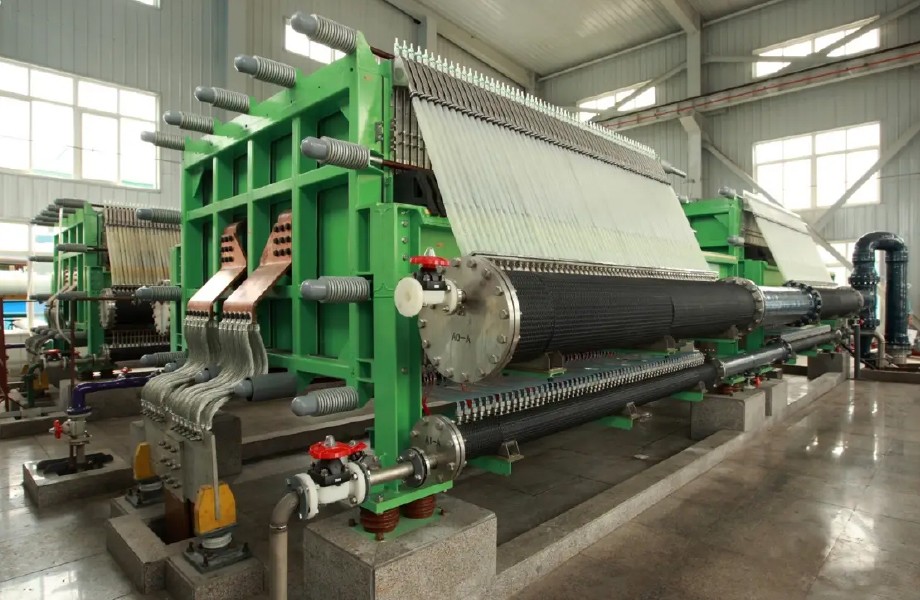

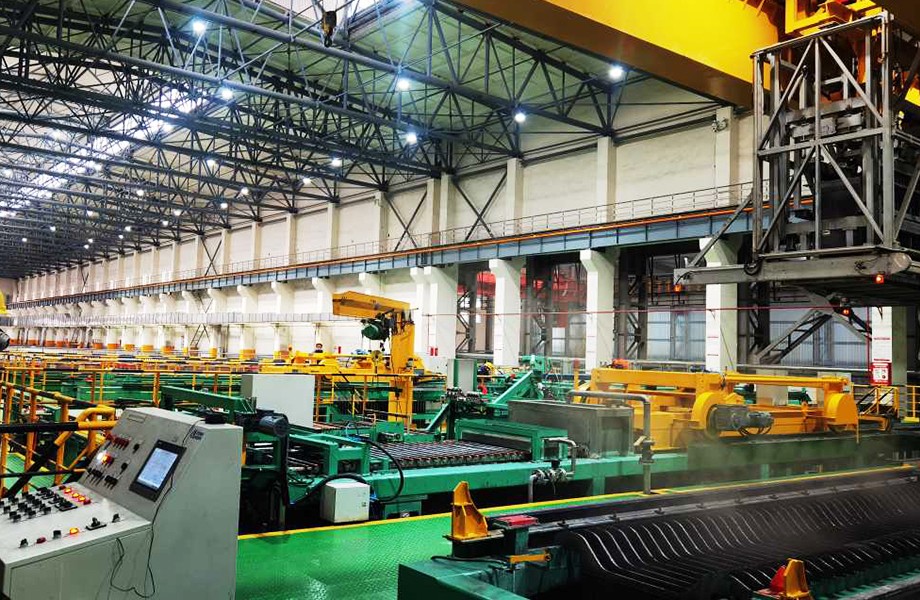

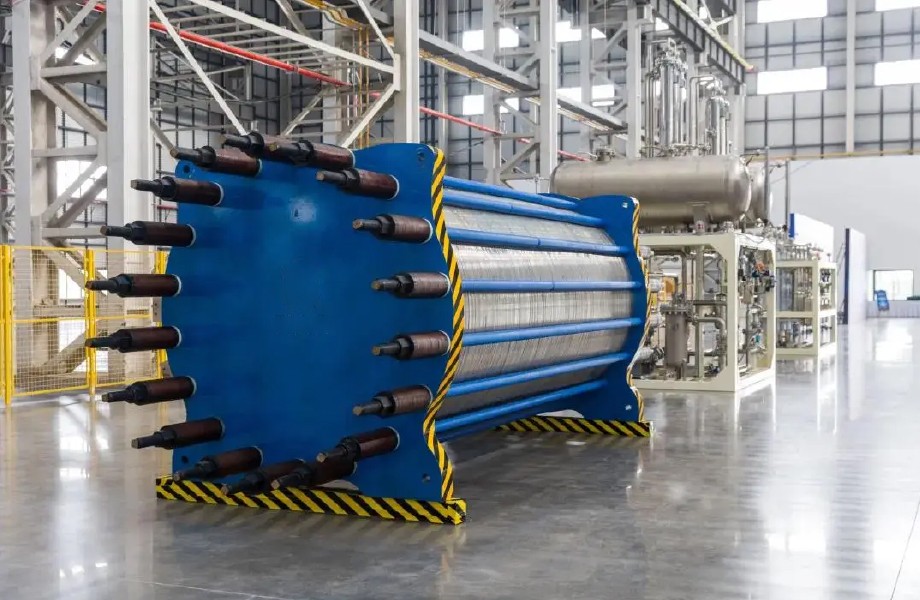

为电化学或电解整流装置供电,核对连续工况、调压范围及直流电流。 用于整流电源前端,与整流装置、电化学负载、传动或工业炉系统配套。现有资料涵盖电解、碳化硅与石墨炉、铝箔化成、传动励磁及中频炉应用。应按整流拓扑、脉波数、网侧与阀侧参数及运行周期核对。
Oil free, with strong fire resistance, eliminating the risk of oil leakage; Capable of withstanding short-circuit current and overvoltage, and adapting to harsh environments.
Using environmentally friendly materials, low noise and no pollution, to assist in the construction of a green power grid.
Efficient cooling system ensures that the equipment maintains low temperature during long-term operation, effectively extending the service life of the equipment.
Humanized design, simple operation, convenient and fast daily inspection and maintenance, significantly reducing operating costs.
Durable shell design, impact resistance, corrosion resistance, able to adapt to various complex and harsh working environments.
Modular structure design, supporting quick disassembly and assembly, combined with intelligent monitoring system, making operation and maintenance work more worry free and effortless.
| 型 号 | 网侧电压(kV) | 直流电源参数及特征 | 联结组标号 | 重量(kg) | 外限尺寸(mm) | ||||
| 整流电路 | 空载电压(V) | 工作电流(A) | 调压级数/等效相数 | 器身重 | 总重 | 长×宽×高 | |||
| ZHSK-160/0.5 | 0.4 | 五柱式 | 25 | 3000 | /6 | Yy0-y6 | 345 | 845 | 1540×990×1330 |
| ZHSK-315/0.5 | 0.4 | 五柱式 | 25 | 6000 | /6 | Yy0-y6 | 475 | 1125 | 1610×1020×1365 |
| ZHSK-400/0.5 | 0.4 | 双反星带平衡电抗器 | 72 | 3000 | /6 | Dy11-y5 | 840 | 1825 | 1940×1260×1550 |
| ZHSK-500/6 | 6 | 双反星带平衡电抗器 | 80 | 3000 | /6 | Dy11-y5 | 960 | 2120 | 2100×1300×1700 |
| ZHSK-800/10 | 10 | 双反星带平衡电抗器 | 72 | 6000 | /6 | Dy11-y5 | 1305 | 3295 | 2475×1510×2350 |
| ZHSK-1000/35 | 35 | 双反星带平衡电抗器 | 110 | 5200 | /6 | Dy11-y5 | 2580 | 6630 | 2550×1340×3500 |
| ZHSK-1600/10 | 10 | 双反星带平衡电抗器 | 175 | 5000 | /6 | Dy11-y5 | 2100 | 4415 | 2560×1530×2260 |
| ZHSZK-2500/10 | 10 | 双反星带平衡电抗器 | 95-36 | 15000 | 6月27日 | Dy11-y5 | 5340 | 14200 | 4300×2500×2800 |
| ZHSZK-2300/10 | 10 | 双反星带平衡电抗器 | 173-90 | 8000 | 6月14日 | Dy11-y5 | 4400 | 10800 | 4100×2350×2900 |
| ZHSZK-3150/10 | 10 | 双反星带平衡电抗器 | 180-126 | 12000 | 9月6日 | D/y11-y5 | 4800 | 13900 | 4200×3100×3800 |
| ZHSZK-3500/10 | 10 | 双反星带平衡电抗器 | 180-126 | 12000 | 7月6日 | Dy11-y5 | 4900 | 13900 | 4200×3100×3800 |
| ZHSTK-2000/10 | 10 | 双反星带平衡电抗器 | 70-9.5 | 12000 | 7月6日 | YaDy11-y5 | 3700 | 9420 | 3700×3300×3890 |
| ZHSTK-6300/10 | 10 | 双反星带平衡电抗器 | 207-301 | 16000 | 6月19日 | YaoD/y11-y5 | 7000 | 16200 | 4200×4000×3800 |
| ZHSZK-3500/10 | 10 | 双反星带平衡电抗器 | 305-180 | 6400 | 9月6日 | Yy0-y6 | 4460 | 11860 | 3700×3280×3900 |
| ZHSZK-6300/10 | 10 | 双反星带平衡电抗器 | 301-207 | 12000 | 6月19日 | Dy11-y5 | 5580 | 15400 | 3900×3800×3800 |
| ZHSZK-8000/10 | 10 | 双反星带平衡电抗器 | 180-90 | 25000 | 6月27日 | Dy11-y5 | 10870 | 25230 | 4540×3800×3750 |
| ZHSZK-9500/35 | 35 | 双反星带平衡电抗器 | 80-56 | 80000 | 9月6日 | Dy11-y5 | 16500 | 42000 | 4700×4450×4600 |
| ZHSZK-4000/35 | 35 | 双反星带平衡电抗器 | 205-148 | 12500 | 6月27日 | Yy0-y6 | 7200 | 17900 | 3720×2150×3850 |
| ZHSZK-9000/35 | 35 | 双反星带平衡电抗器 | 56-80 | 8000 | 6月13日 | Y/y0-y6 | 15500 | 40800 | 4700×4500×4600 |
| ZHSSPK-4000/35 | 35 | 双反星带平衡电抗器 | 205-148 | 12500 | 6月27日 | Yy0-y6 | 6600 | 16300 | 3300×2200×3800 |
| ZHSTK-7200/35 | 35 | 双反星带平衡电抗器 | 400-250 | 11000 | 6月27日 | Yy0-y6 | 11500 | 24500 | 4800×3000×3600 |
| ZHSTK-5800/35 | 35 | 双桥式 | 400-250 | 11000 | 6月27日 | Yd11-d5 | 8500 | 21000 | 4300×2900×3600 |
| ZHSTK-1500/35 | 35 | 双桥式 | 360-190 | 27000 | 12月15日 | Ya DdYd | 22350 | 42500 | 4100×2500×4500 |
| ZHSTK-6300/35 | 35 | 双桥式 | 236-135 | 14000 | 12月27日 | Ya YdYd | 8300 | 20000 | 4300×2600×3150 |
| ZHSTK-5600/35 | 35 | 双桥式 | 224-124 | 14000 | 12月17日 | Za YdYd | 14340 | 35000 | 5000×2500×3200 |
| ZHSTKB-5000/10 | 10 | 双反星带自饱和电抗器 | 195-102 | 15000 | 12月27日 | Ya DyYd | 9610 | 2600 | 3300×2600×3500 |
| ZHSTK-10000/35 | 35 | 双反星带平衡电抗器 | Sep-90 | 75000 | 12月27日 | Ya YyYy | 15200 | 32500 | 5500×2900×4600 |
| ZHSTK-6500/630 | 6.3 | 双反星带平衡电抗器 | 154-111 | 40000 | 12月17日 | ZaDyYy | 14800 | 34200 | 4300×3300×4800 |
| ZHSTK-6000/10 | 10 | 双反星带平衡电抗器 | 83-50 | 30000 | 6月27日 | Dy11-y5 | 7300 | 12200 | 4000×3600×3400 |
| ZHSTK-16000/35 | 35 | 双桥式 | 305-165 | 31500 | 12月27日 | Ya DdYd | 15500 | 36000 | 3700×3600×4250 |
| ZHSFPT-2700/35 | 35 | 双桥式 | 850-86 | 20000 | 12月27日 | Ya DdYd | 22200 | 47500 | 5600×4000×4600 |
| ZHSFPT-19800/35 | 35 | 双桥式 | 395-226 | 2×20000 | 12月27日 | Ya/Zdd/Zdd | 30000 | 61500 | 8500×4300×5200 |
| ZHSFPT-26000/35 | 35 | 五柱式 | 160-50 | 2×12000 | Dec-48 | Yd11 | 82100 | 127700 | 8900×4600×5400 |
| ZHSFPT-27000/35 | 35 | 双桥式 | 570-325 | 2×11500 | 12月27日 | Ya/Zdd/Zdd | 40300 | 76700 | 8900×4300×5400 |
| ZHSFPT-12500/35 | 35 | 双桥式 | 550-315 | 2×90000 | 12月27日 | Ya/Zdd/Zdd | 25600 | 46500 | 5530×4200×5300 |
| ZHSFPT-17000/35 | 35 | 双桥式 | 685-390 | 20000 | 12月27日 | Ya/Zdd/Zdd | 23800 | 45800 | 5800×4050×4500 |
| ZHSFPT-22000/35 | 35 | 双桥式 | 530-303 | 2×16500 | 12月27日 | Ya/Zdd/Zdd | 32500 | 69800 | 5700×3400×4300 |
| ZHSZ-4200/10 | 10 | 双桥同相逆并联 | 134-250 | 16000 | 6月27日 | Y/d11-d5 | 9400 | 19200 | 4300×3900×4300 |
| ZHSZ-4500/35 | 35 | 双桥同相逆并联 | 192-390 | 11000 | 6月27日 | Y/d11-d5 | 8500 | 20000 | 3600×3500×3700 |
| ZHSZ-3200/35 | 35 | 双桥同相逆并联 | 49-99 | 30000 | 6月27日 | Y/d11-d5 | 7200 | 18000 | 3900×2800×3560 |
| ZHSZ-5900/35 | 35 | 双桥同相逆并联 | 122-204 | 27500 | 6月27日 | Y/d11-d5 | 8800 | 20800 | 4300×2600×3800 |
| ZHSZ-9500/35 | 35 | 双桥同相逆并联 | 192-390 | 22000 | 12月27日 | Y/△*▽ | 1800 | 39000 | 5400×4000×4300 |
| ZHSZ-5000/3500 | 35 | 双桥同相逆并联 | 236-395 | 12000 | 6月27日 | Y/d11-d5 | 8400 | 19000 | 4100×2600×3700 |
| ZHSZ-6400/10 | 10 | 双桥同相逆并联 | 150-340 | 18000 | 6月27日 | D/do-d6 | 11800 | 23500 | 4600×3900×4800 |
| ZHST-9000/35 | 35 | 双桥同相逆并联 | 25-256 | 22000 | 12月19日 | Yao-D/do-d5 Y/d11-d5 | 13000 | 27800 | 4100×3300×4000 |
| ZHSFZ-18000/35 | 35 | 双桥同相逆并联 | 218-515 | 23000 | 12月27日 | Y/△▽ | 24000 | 45000 | 4700×4100×4400 |
| ZHSSPZ-12000/35 | 35 | 双桥同相逆并联 | 182-480 | 18000 | 6月27日 | Y/d11-d5 | 24000 | 40000 | 4900×4700×4800 |
| ZHSSPT-18000/35 | 35 | 双桥同相逆并联 | 272-408 | 24000 | 12月27日 | Za(±7.5)△/△▽ | 37000 | 68000 | 5400×3900×4100 |
| ZHSSPT-16500/35 | 35 | 双桥同相逆并联 | 23-228 | 44000 | 12月27日 | YaoY(△)△/▽ | 36000 | 62000 | 5800×3900×4000 |
| ZHSSPT-20000/35 | 35 | 双桥同相逆并联 | 305-508 | 23000 | Dec-35 | Yao-D/do-d5 Y/d11-d5 | 25000 | 69000 | 5700×3900×4100 |
| ZHSSPT-24000/35 | 35 | 双桥同相逆并联 | 532-860 | 15000 | 12月27日 | Za(±7.5)△/△▽ | 23000 | 78000 | 5800×3900×9500 |
| ZHSFPT-18800/35 | 35 | 双桥同相逆并联 | 164-426 | 24000 | 12月27日 | YaoY(△)△/▽ | 62000 | 75000 | 5500×4300×4600 |
| ZHSFTB-40000 | 110 | 双桥同相逆并联 | 18-610 | 128000 | 54/48 | Yaz(±3.75)/△▽ | 38000 | 98500 | 6100×4800×4980 |
| ZHSFTB-78000 | 110 | 双桥同相逆并联 | 5-920 | 144000 | 12月27日 | Yaz(±3.75)/△▽ | 88000 | 1E+05 | 7500×5600×5500 |
